Hvorfor er den tredobbelte offset sommerfuglventil designet med tre excentrikker?

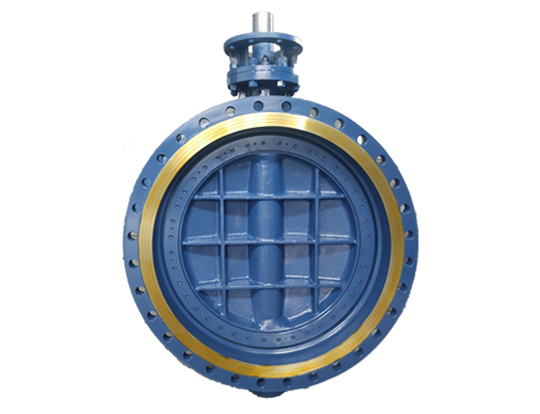

DeTriple Offset Butterfly Valveer en industriel kontrolventil, der opnår tætning gennem tre geometriske forskydninger. Kernefunktionen er det ikke-koncentriske layout af ventilstammen, ventilpladen og tætningsoverfladen. Dets designmål er at løse friktionstab og høj temperaturforseglingsfejlproblemer for traditionelle sommerfuglventiler.

Så hvorfor er det nødvendigt at overlejre tredobbelt excentrikker?

Enkelt excentricitet kan kun opnå delvis frigørelse fra friktion. Det tredobbelte design kan danne en progressiv effekt. Den første excentricitetsguider frigørelse, den anden excentricitet optimerer kontaktstien, og den tredje excentricitet giver et selvstramende segl. Manglen på en af ​​de tre vil føre til utilstrækkelig tætningskraft eller restfriktion under højt temperatur og højt tryk, og det vil ikke være i stand til at opfylde nul lækage -standarden.

Strukturen afTriple Offset Butterfly ValveAdskiller rotationsbanen og tætningsoverfladen, så metalforseglingsringen kun gennemgår elastisk deformation i øjeblikket af lukning og undgår langvarig slid. Sammenlignet med den enkelte excentriske ventillegeme, der er afhængig af pakningsklampekraften, er den tredobbelte excentriske afhængig af selve den geometriske struktur for at opnå forseglingsarmering, hvilket forbedrer trykresistens og levetid markant.
