Hvad er fordelene ved dobbelt offset elastisk siddende sommerfuglventil sammenlignet med almindelige ventiler?

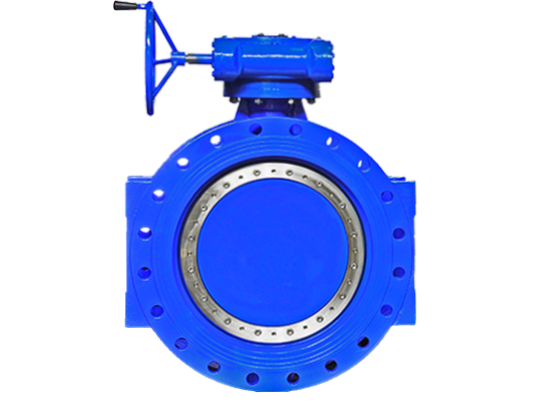

Dobbelt offset robust siddende sommerfuglventiler en industriel ventil, der kombinerer to geometriske forskydninger med elastiske tætningskomponenter. Kernefunktionen er, at ventilstamaksen danner et dobbelt offset -design med rørledningscentret og tætningsoverfladen. Sammenlignet med almindelige sommerfuglventiler kommer dens tekniske fordel fra synergien af excentrisk struktur og fleksibel tætning.

Den første excentricitet gør, at ventilstammen afviger fra rørledningscentret og kører ventilpladen for at løsne sig fra tætningsoverfladen i åbningsmomentet; Den anden excentricitet designer ventilpladeforseglingsringen som en excentrisk konisk overflade til dannelse af en gradvis åbnings- og lukningsbane. Denne bevægelsesmekanisme eliminerer forseglingsoverfladefriktion genereret ved den indledende rotation af almindelige sommerfuglventiler og reducerer driftsmomentet med mere end 90%. Ventilsædet er lavet af integreret vulkaniseret gummi eller harpikskompositmateriale. Når det er lukket, kompenserer det for fremstillingstolerancen gennem elastisk deformation for at opnå nul lækageforsegling under betingelser med lavt tryk.

Hvordan håndterer den elastiske ventilsæde med temperaturændringer?

Den elastiske modul af det sammensatte materiale svinger mindre med temperaturen og opretholder en stabil deformationskapacitet inden for det normale temperaturområde, hvilket undgår forseglingssvigt i almindelige metalventilsæder på grund af termisk ekspansion og sammentrækning.

Strukturen afdobbelt offset robust siddende sommerfuglventilReducerer mekanisk slid gennem geometrisk excentricitet, og med den adaptive tætning af det elastiske ventilsæde kan det samtidig løse problemerne med stort åbning og lukning af drejningsmoment og lavtrykslækage af traditionelle sommerfuglventiler.
