Tredobbelt offset sommerfugleventil

Introduktion
Fotos
Prissætning

Produktintroduktion

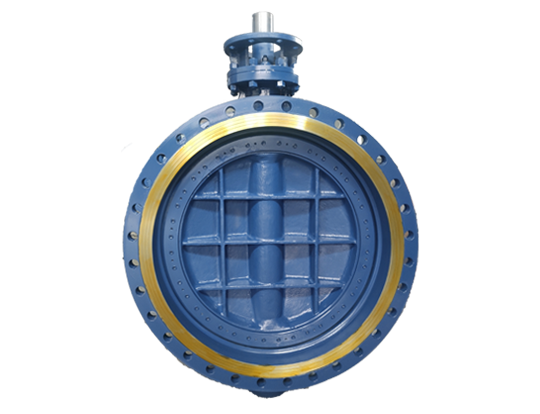

LYV®️ Tredobbelt offset sommerfugleventil er fremstillet med høj standard. Vi kontrollerer kvaliteten af støbningen for at gøre ventiler langt bedre end lignende produkter i industrien. LYV®️ Tredobbelt offset sommerfugleventil bruger højkvalitets metal + grafit flerlags tætningsring, som gør det muligt at bruge ventilen under højt tryk og høje temperaturforhold. Vi tilbyder også forskellige tætningsmuligheder til forskellige arbejdsforhold, såsom PTFE eller metal-til-metal. LYV®️ Tredobbelt offset sommerfugleventil har et unikt design (valgfrit), der gør det muligt for ventilen at være under konstant tryk fra begge sider og nul lækage, så kendt som den tovejs sommerfugleventil. For mere information, kontakt venligst vores salg.

specifikationer

Størrelsesområde:

NPS 2"-88"; DN50-DN2200

Nominelt tryk:

150LB-600LB; PN6-PN64

Temperaturområde:

-69℃~825℃（afhænger af design og materiale)

Afslut forbindelser:

Flange; Stumpsvejsning; Wafer; Lug-wafer

Kropsmaterialer:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Diskmateriale:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tætningsmateriale:

420/304/316+Grafit; PTFE; 304+STL; 316+STL

Sædematerialer:

Integral; 304/316/STL overlejringssvejsning.

Stængelmaterialer:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design & Fremstilling Standard:

API 609

Ansigt til ansigt standard:

EN558-1

End Connection Standard:

ASME B16.4

Test & Eftersyn Standard:

API 598

Funktioner

■ Nul lækage

■ Flerlagsforsegling

■ Tredobbelt excentrisk skivedesign

■ Tovejs (valgfrit)

■ Anti-blowout stilk design

■ Metal-til-metal tilgængelig

■ Stor diameter

Hvad er Triple offset sommerfugleventil:

Tredobbelt offset sommerfugleventil har fået sit navn fra de tre excentriciteter på tætningsdesignet. I modsætning til traditionelle sommerfugleventiler, som kun har en simpel rotationsskive til at lukke af. Tredobbelt offset sommerfugleventil inkluderede tre excentriciteter til at lukke ventilen lineært indtil tæt lukket. Forskellen mellem centerlinien sommerfugleventil og triple offset butterfly ventil ligger i metoden til at opnå tætning. Butterflyventilen i centerlinien opnår tætning gennem komprimering af tætningsfladerne, mens den tredobbelte forskudte butterflyventil opnår tætning gennem kontakt mellem overflader. Det er det, vi kalder forskellen mellem linjeforsegling og fladeforsegling. Derfor vil levetiden for den tredobbelte offset sommerfugleventil være bedre end den traditionelle koncentriske sommerfugleventil.

Hvad er de tre excentriciteter på tredobbelt offset sommerfugleventil:

Den første excentricitet er, at ventilakslen er placeret forskudt fra ventilhusets midterlinje. Den anden excentricitet er, at ventilakslen er placeret lidt væk fra den vinkelrette akse i forhold til ventilsædets plan. Den tredje excentricitet er skivens tætningsflade er designet i en konisk form, der tillader skiven at frigøres helt fra ventilsædet uden friktion.

Hvorfor vælge LYV®️ ventiler:

Vi producerer tredobbelt offset sommerfugleventil i over 30 år. Værkstedet dækker 13000 kvadratmeter og ejer mere end 50 avancerede CNC-maskiner. Vores ingeniører og produktionsteam vil sørge for, at din ordre leveres med høj kvalitet og hurtigste tid. Vi bekymrer os også om ventilfragt. Ventilerne vil pakkes ind i bobleposer eller papir for at sikre, at malingen ikke bliver beskadiget. Vi fikserede også ventil med krydsfinerpind, efter at vi havde sat ventil i kassen. Krydsfinerkassen vil blive malet med den nødvendige markering for at sikre, at ventilen ikke bliver beskadiget under forsendelsen.
