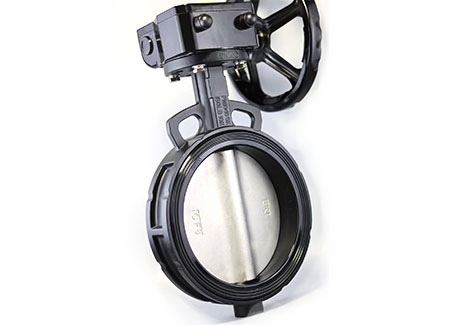

Koncentrisk Wafer Type sommerfugleventil

Produktintroduktion

Designet af LYV® Concentric Wafer Type Butterfly Valve er fokuseret på at levere en pålidelig og økonomisk løsning til rørledningskontrol. Dens kerne ligger i den gennemprøvede og robuste "koncentriske" struktur, der er blevet verificeret af markedet. Gennem det tætte samarbejde mellem sommerfuglepladen og gummiventilsædet med høj forsegling og ydeevne opnår denne højtydende koncentriske wafer-type sommerfugleventil en effektiv to-vejs afskæring. Samtidig fungerer ventilen hurtigt, er nem at betjene og er enkel og pålidelig i drift.

Som en effektiv Concentric Wafer Type Butterfly Valve er tykkelsen af ​​sommerfuglepladen designet optimalt. Når den er helt åben, har den minimal modstand mod væsken, hvilket effektivt reducerer systemets tryktab og forbedrer transporteffektiviteten. Derudover tilbyder vi forskellige gummisæder, koncentriske sommerfugleventiler lavet af materialer og gummiventilsæder som EPDM og NBR, som kan konfigureres i henhold til forskellige mediekarakteristika, og derved genererer korrosionsbestandig flange koncentrisk sommerfugleventil, der er egnet til milde korrosive miljøer, og dermed udvider produktets anvendelsesområde.

Som en almindeligt universel koncentrisk sommerfugleventil sikrer den ydeevne såvel som yderst konkurrencedygtige indkøbs- og brugsomkostninger.

Specifikationer

Funktioner

■  Koncentrisk flangedesign - Klassisk struktur, pålidelig tovejs tætningsydelse. Den koncentriske skivetype sommerfugleventil kommer med en flange, der sikrer stabil installation og letter rørforbindelsen.

■  Ventilen kan åbnes eller lukkes helt ved at dreje 90°. Betjeningsmomentet er lille, og det kan udstyres med forskellige kørselsmetoder såsom manuel, pneumatisk eller elektrisk.

■  Ventilsædet er lavet af højkvalitetsgummi (såsom EPDM, NBR), hvilket giver god tætningsevne og nem udskiftning efter slid.

■  Flowmodstanden er lav, og tryktabet er lavt, når det er helt åbent, hvilket hjælper med at spare systemets driftsenergiforbrug.

Hvad er de typiske anvendelsesscenarier for Concentric Wafer Type Butterfly Valve?

Denne koncentriske sommerfugleventil af wafertype er på grund af dens alsidighed og pålidelighed meget udbredt inden for følgende områder:

1. Kommunal og bygningsvandforsyning og afløb: Anvendes i vandbehandlingsanlæg, pumpestationer, bygningsvandforsyning og brandsikringsanlæg til styring af rørledningsåbninger og regulering af flow.

2. HVAC: Afkølet vand, varmt vand og kølevandscirkulationssystemer i bygninger.

3. Generelle industriydelser: Kølevand, lavtryksluft og ikke-stærkt ætsende procesrørledninger i industrier som el, fødevarer og let industri.

4. Spildevandsbehandling: Velegnet til fremføring af rørledninger til mellemvand og spildevand mv.

Fremstillingsstandarder

Hele design- og fremstillingsprocessen af ​​Concentric Wafer Type Butterfly Valve følger strengt internationale generelle standarder, hvilket sikrer produktets udskiftelighed, sikkerhed og pålidelighed. De vigtigste standarder, den overholder, omfatter:

●Produktdesignstandarder: API 609 (til sommerfugleventiler), ASME B16.34 (til ventilhuse).

●Flangeforbindelse standard: ASME B16.5, EN 1092 osv., der sikrer en jævn forbindelse med indenlandske og udenlandske rørledninger.

●Strukturel dimension standard: ASME B16.10, der sikrer standardisering af installationsdimensioner.

●Materiale standarder: Materialerne i nøglekomponenter overholder relevante materialespecifikationer såsom ASTM.

●Tryktest: Før fabrikken forlades, udføres test af skalstyrke og tætningsevnetest strengt i overensstemmelse med relevante standarder.
