Koncentrisk sommerfugleventil

LYV® Concentric Butterfly ventil er fremstillet efter de højeste standarder, understøttet af vores forpligtelse til kvalitet og ekspertise. Vi bruger avancerede fremstillingsprocesser og streng kvalitetskontrol for at sikre, at hver ventil opfylder eller overgår industriens benchmarks. Vores ventiler er af enestående kvalitet og overgår lignende produkter i branchen med hensyn til holdbarhed, ydeevne og pålidelighed.

Send forespørgsel

Produktintroduktion

LYV® er en professionel leverandør af koncentriske sommerfugleventiler i Kina. Med 30 års professionel fremstillingserfaring, afhængig af avanceret CNC-behandling og streng kvalitetskontrol, sikrer det, at ventilerne opfylder industriens høje standarder med hensyn til holdbarhed, tætningspålidelighed og leveringseffektivitet. Vores sommerfugleventiler er omhyggeligt udformet, og vi overholder strenge produktionsstandarder. Vores salgsteam er forpligtet til at levere personlig service. Vi vil tilpasse koncentriske sommerfugleventilløsninger til at opfylde dine specifikke krav og forventede applikationer.

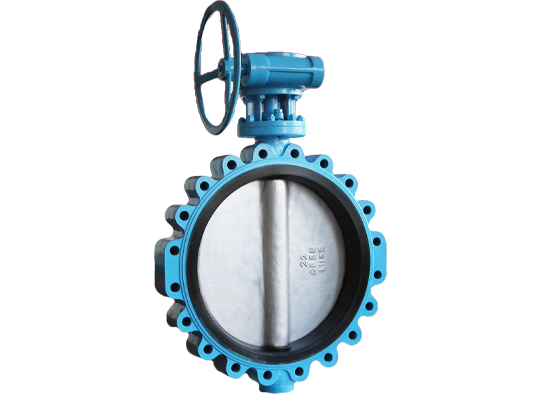

Denne koncentriske butterflyventil med flanger har en klassisk centralt symmetrisk struktur. Med det koncentriske design af ventilspindlen og butterflypladen opnås hurtig åbning og lukning samt stabil afspærring. Ventilsædet er lavet af højtydende elastisk materiale, som danner en tæt ekstruderingsforsegling, når sommerfuglepladen er lukket, hvilket sikrer nul lækageydelse under normale temperatur- og trykforhold. Strukturen er enkel, og strømningsmodstanden er ekstrem lav, hvilket gør den særdeles velegnet til vandbehandling, HVAC og generelle industrielle rørledningssystemer.

Specifikationer

Størrelsesområde:

NPS 2"-48"; DN50-DN1200

Nominelt tryk:

150LB-600LB; PN6-PN64

Temperaturområde:

-69 ℃ ~ 825 ℃ (afhænger af design og materiale)

Afslut forbindelser:

Flange; Stumpsvejsning; Wafer; Lug-wafer

Kropsmaterialer:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Diskmateriale:

ASTM A216 WCB/WCC; ASTM A352 LCB/LCC; ASTM A351 CF8/CF8M/CF3/CF3M; ASTM A890 4A/5A/6A;

Tætningsmateriale:

VITON/NBR/EPDM

Sædematerialer:

Integral; 304/316/STL overlægssvejsning.

Stængelmaterialer:

ASTM A182 F6A; ASTM A182 F304/F316/F304L/F316L; 17-4PH;

Design og fremstillingsstandard:

API 609

Ansigt til ansigt standard:

EN558-1

End Connection Standard:

ASME B16.4

Test- og inspektionsstandard:

API 598

Funktioner

■ Kompakt størrelse og let

■ Nem vedligeholdelse

■ Omkostningseffektiv

■ Fleksibel kontrol

Hvad er koncentrisk sommerfugleventil:

Sommerfugleventil er en type kvart-drejningsventil, der styrer strømmen af vand ved at dreje et håndtag eller en rotor oven på ventilen. Den mest almindeligt anvendte type er den koncentriske sommerfugleventil, også kendt som en nul-bias sommerfuglventil, hvor både spindlen og skiven er placeret i midten af ventilhuset. Den bruger en roterende skive til at styre mediestrømmen, hvilket resulterer i mindre modstand på grund af skivens tynde.

Hvordan virker det (forsegling):

Koncentrisk sommerfugleventil fungerer ved at justere åbningsvinklen på ventilskiven for at kontrollere mediets flow. Når skiven er parallel med strømningsvejen, kan mediet passere uhindret igennem, og ventilen er helt åben. Når skiven er vinkelret på strømningsvejen, blokerer den fuldstændigt strømmen, og ventilen er helt lukket. Ved at dreje ventilspindlen kan man variere skivens vinkel og derved regulere flowet. I lukket stilling presser skivens kant tæt mod tætningsringen på ventilhusets indervæg. Den elastiske afbøjning af tætningsringen skaber en tætning, der forhindrer lækage af mediet.

Hvorfor vælge LYV®️ ventiler:

Vi producerer koncentrisk butterflyventil af flangetype i over 30 år. Værkstedet dækker 13000 kvadratmeter og ejer mere end 50 avancerede CNC-maskiner. Vores ingeniører og produktionsteam vil sørge for, at din ordre leveres med høj kvalitet og hurtigste tid. Vi bekymrer os også om ventilfragt. Den koncentriske sommerfugleventil pakkes ind i bobleposer eller papir for at sikre, at malingen ikke bliver beskadiget. Vi fikserede også ventil med krydsfinerpind, efter at vi havde sat ventil i kassen. Krydsfinerkassen vil blive malet med den nødvendige mærkning for at sikre, at ventilen ikke bliver beskadiget under forsendelsen.

Hvad er forskellen mellem koncentrisk vs excentrisk sommerfugleventil:

Sammenligningsdimension	Koncentrisk sommerfugleventil (Centerline sommerfugleventil)	Excentrisk sommerfugleventil (enkelt/dobbelt/tredobbelt excentrisk)
Kernestruktur	Centrene af spindlen, skiven og ventilhuset er justeret.	Spindens centrum er forskudt fra midten af skiven og/eller ventilhuset.
Tætningsprincip	Kompression/skrabeforsegling: Stoler på, at skiven deformerer sædet; konstant friktion under drift.	Off-Seat/No-Friction Seal: Skiven løsnes hurtigt fra sædet, når den åbnes og komprimeres kun, når den lukkes; minimal friktion.
Slid og levetid	Kraftig friktion fører til hurtigere slid og kortere levetid.	Markant reduceret friktion resulterer i mindre slid og en væsentlig længere levetid.
Egnede applikationer	Lavt tryk, omgivende temperatur, generelle tætningskrav (f.eks. vandbehandling).	Bredere sortiment. Dobbelt excentrisk: Medium temperatur og tryk. Triple Excentric: Høj temperatur, højt tryk, kritisk tætning (f.eks. nøglerørledninger i olie- og gasindustrien, kemisk industri).
Tætningsmaterialer	Primært bløde tætninger (gummi, PTFE), begrænset af temperatur.	Bredere udvalg. Dobbelt/Triple excentrisk kan bruge hårde metaltætninger, der er modstandsdygtige over for høje temperaturer.
Driftsmoment	Højere break-away drejningsmoment; driften er relativt mere krævende.	Lavere driftsmoment; lettere og lettere betjening.
