Hvad er en trunnion-monteret kugleventil, og hvorfor betyder det noget i industriel flowkontrol?

Trunnion monterede kugleventilerspiller en kritisk rolle i moderne industrielle flowkontrolsystemer, især i højtryks-, stordiameter- og langdistance-rørledningsapplikationer. Sammenlignet med flydende kugleventiler tilbyder denne ventiltype overlegen stabilitet, reduceret driftsmoment og forbedret tætningssikkerhed. Efterhånden som industrier som olie og gas, petrokemisk forarbejdning, LNG og elproduktion fortsætter med at kræve højere sikkerheds- og effektivitetsstandarder, bliver det stadig vigtigere at forstå strukturen, ydeevnen og udvælgelseslogikken for kugleventiler, der er monteret på tappen.

Artikeloversigt

Denne omfattende vejledning forklarer, hvad en kugleventil er, hvordan den fungerer, hvorfor den udkonkurrerer traditionelle flydende kugleventiler under krævende forhold, og hvilke faktorer der skal tages i betragtning, når du vælger en. Artiklen dækker også applikationer, standarder, materialer, vedligeholdelse og ofte stillede spørgsmål efter Googles EEAT-principper og professionel industriel ventilpraksis.

Indholdsfortegnelse

• Hvad er en trunion-monteret kugleventil?
• Hvordan fungerer en kugleventil på tappen?
• Hvorfor er en kugleventil mere stabil?
• Hvad er de vigtigste strukturelle komponenter?
• Hvilke industrier bruger trunion-monterede kugleventiler?
• Hvordan er det sammenlignet med flydende kugleventiler?
• Hvilke materialer og standarder er almindeligt anvendte?
• Hvordan vælger man den rigtige kugleventil på tappen?
• Ofte stillede spørgsmål

Hvad er en trunion-monteret kugleventil?

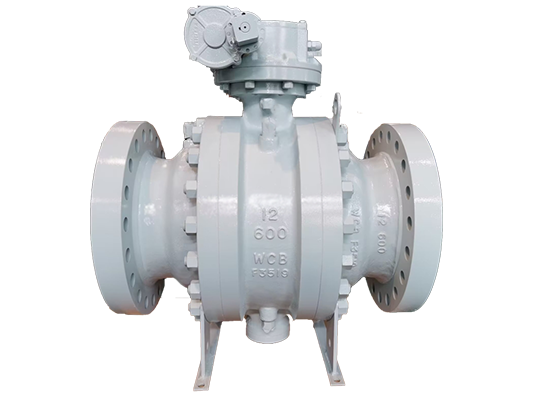

En kugleventil er en type kvart-omdrejningsventil, hvor kuglen er mekanisk forankret af tape (akselstøtter) i både top og bund. I modsætning til flydende kugleventiler bevæger bolden sig ikke under tryk. I stedet bevæger sæderne sig mod bolden for at opnå tætning.

Dette design reducerer friktionen mellem kuglen og sæderne markant, hvilket gør kugleventiler monteret på tappen ideelle til højtryksrørledningssystemer med stor boring. De er bredt fremstillet af professionelle ventilleverandører som f.eksZhejiang Liangyi Valve Co., Ltd., der sikrer overholdelse af internationale standarder og langsigtet driftssikkerhed.

Hvordan fungerer en kugleventil på tappen?

Arbejdsprincippet for en kugleventil er baseret på en fast kuglestruktur kombineret med fjederbelastede eller trykassisterede sæder. Når ventilen er lukket, skubber ledningstrykket opstrømssædet mod kuglen, hvilket sikrer tæt forsegling. Nedstrømssædet kan være fjederaktiveret for at opretholde tætningen selv ved lavt tryk.

• Bolden er fikseret på plads med øvre og nedre tape
• Ventilsæder bevæger sig aksialt for at tætne mod kuglen
• Driftsmomentet forbliver lavt uanset tryk
• Dobbelt blokering og udløbsfunktion (DBB) er ofte tilgængelig

Denne mekanisme sikrer jævn drift, reduceret slid og ensartet tætningsydelse over lange servicecyklusser.

Hvorfor er en kugleventil mere stabil?

Stabilitet er en af ​​de væsentligste fordele ved kugleventiler, der er monteret på tappen. Fordi bolden er mekanisk understøttet, skifter den ikke under svingende tryk eller temperaturforhold.

De vigtigste stabilitetsfordele omfatter:

• Minimal deformation under højt tryk
• Lavere belastning på tætningsflader
• Forlænget sæde- og kuglelevetid
• Pålidelig drift i kritiske sluk-applikationer

Disse egenskaber gør kugleventiler, der er monteret på tappen, særligt velegnede til sikkerhedskritiske systemer såsom transmissionsrørledninger og nødstopsystemer.

Hvad er de vigtigste strukturelle komponenter?

En kugleventil på tappen består af flere præcisionskonstruerede komponenter, der arbejder sammen for at sikre ydeevne og holdbarhed.

Hvilke industrier bruger trunion-monterede kugleventiler?

På grund af deres robuste design og tætningspålidelighed er kugleventiler, der er monteret på tappen, meget brugt på tværs af flere industrier.

• Olie- og gastransmissionsrørledninger
• Petrokemiske og kemiske forarbejdningsanlæg
• LNG og kryogene systemer
• Elproduktionsanlæg
• Vandinjektion og højtryksværker

Mange af disse applikationer kræver overholdelse af standarder som API 6D og ISO 17292, som almindeligvis følges af producenter som Zhejiang Liangyi Valve Co., Ltd.

Hvordan er det sammenlignet med flydende kugleventiler?

At forstå forskellen mellem tappmonterede og flydende kugleventiler hjælper ingeniører med at vælge den rigtige løsning.

Hvilke materialer og standarder er almindeligt anvendte?

Materialevalg afhænger af driftsmediet, temperatur og tryk. Fælles materialer omfatter:

• Kulstofstål (WCB, A105)
• Rustfrit stål (CF8, CF8M)
• Legeret stål til højtemperaturservice

Trunnion-monterede kugleventiler er typisk designet og testet i henhold til anerkendte standarder såsom API 6D, API 608, ISO 14313 og ASME B16.34. Disse standarder sikrer sikkerhed, udskiftelighed og langsigtet pålidelighed.

For yderligere vejledning om ventilstandarder, se denne industrielle ventilstandardoversigt.

Hvordan vælger man den rigtige kugleventil på tappen?

Valg af den korrekte ventil kræver en systematisk evaluering af driftsbetingelser og systemkrav.

1. Definer tryk og temperaturområde
2. Identificer mediekarakteristika
3. Bekræft størrelse og forbindelsestype
4. Tjek de nødvendige certificeringer og standarder
5. Evaluer automatiserings- og aktiveringsbehov

At arbejde med en erfaren producent som Zhejiang Liangyi Valve Co., Ltd. hjælper med at sikre korrekt udvælgelse, tilpasning og eftersalgssupport.

Ofte stillede spørgsmål

Hvad er den største fordel ved en kugleventil monteret på tappen?

Den største fordel er reduceret driftsmoment og forbedret tætningsstabilitet, især i højtryks- og rørledningssystemer med stor diameter.

Hvordan opnår en tappmonteret kugleventil tætning?

Forsegling opnås gennem trykassisterede eller fjederbelastede sæder, der bevæger sig mod en fast kugle, hvilket sikrer tæt afspærring under varierende tryk.

Hvorfor foretrækkes kugleventiler monteret på tap i olie- og gasrørledninger?

De tilbyder høj pålidelighed, dobbelt blokering og udluftningsevne og stabil ydeevne over lange transmissionsafstande.

Hvilke standarder gælder for kugleventiler monteret på tap?

Fælles standarder omfatter API 6D, ISO 14313, API 608 og ASME B16.34, afhængigt af applikationskrav.

Hvor lang er levetiden for en kugleventil på tap?

Med korrekt materialevalg og vedligeholdelse kan disse ventiler fungere pålideligt i årtier i krævende industrielle miljøer.
