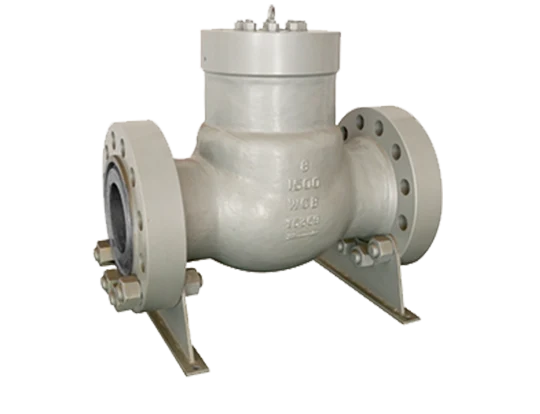

Som en type kontrolventil bruger den 1500 lb svingkontrolventil svingdisken som tætningsstruktur. , og bruger kulstofstål som kropsmateriale. LYV®️ 1500lb Swing Check Valve kan opfylde standarder såsom API, DIN. Produktion af størrelsesområdet fra NPS2 tomme op til 24 tommer, DN50 til DN600. Trykrating dækker ANSI -klasse150lb, 300lb og PN10, PN16, PN25, PN40.The 1500lb svingkontrolventil har mange anvendelser, den er vidt brugt i felter som olie og gas, petrokemisk, kraftproduktion, vand og spildevandsbehandling, kulkemikalie og mere.

Specifikationer

Ventiltype:

Kontroller ventilen

Forseglingsdesign:

Swing Disk

Drift:

0

Materiale:

kulstofstål

Norminal størrelse rækkevidde:

NPS 2 ", 2 1/2", 3 ", 4", 5 ", 6", 8 ", 10", 12 ", 14", 16 ", 18", 20 ", 22", 24 "
DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600

Trykvurderingsområde:

ANSI Klasse 150 lb/300lb
PN10 / PN11 / PN15 / PN25 / PN40

Kropsmaterialer:

Støbning af kulstofstål, lavtemperatur kulstofstål, rustfrit stål
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Diskmaterialer:

Støbning af kulstofstål, lavtemperatur kulstofstål, rustfrit stål
ASTM A216 WCB/WCC, ASTM A352 LCB/LCC, ASTM A351 CF8/CF3/CF8M/CF3M

Sæde/tætningsmaterialer:

Overlay, stellite, teflon, lamineret
13cr, STL4/STL6, PTFE/RPTFE, 420+grafit/304+grafit/316+grafit/...

Skaft/stammaterialer:

Smedt kulstofstål, lavtemperatur kulstofstål, duplex rustfrit stål, martensitisk
ASTM A105N, ASTM A350 LF2, ASTM A959 2205/2507,2CR13, 17-4PH

Standarder i overensstemmelse:

API, fra

Anvendelsesomfang:

Olie og gas, petrokemisk, kraftproduktion, vand og spildevandsbehandling, kulkemikalie

Hvad er en kontrolventil?

Kontrolventilen er en ventil, der opretholder fluidstrømning konstant i en konstant retning. Det har en funktion til at forhindre tilbagestrømning. Disken skubbes åbent af væsketrykket, men når den flyder bagud, skal du skive tæt på kroppens sæde ved bagtrykket for at forhindre tilbagestrømning.

Hvad er en svingkontrolventil?

Svingekontrolventil designet til at blive "hængslet" i den ene ende af den diskformede disk, så den kan suspenderes frit fra en krop eller et andet objekt. Det har et lille tryktab og en struktur, der gør det let for væske at flyde. Det kan bruges ikke kun til vandret rør, men også til lodret rør (flyder opad fra bunden).

Hvad er en løftekontrolventil?

Stammen, håndhjulet og disken fjernes fra klodeventilen og dækkes. Den mest almindelige type er boring, som har en stor væskebestandighed og er mindre.

Hvad er en wafer -kontrolventil?

Kroppen er Wafer-formet, hvilket gør den meget tyndere og lettere end konventionel stødabsorberende kontrolventiler. Det er en multifunktionel, højtydende stødabsorberende kontrolventiler med et indbygget bypass-kredsløb og overlegen tætningsydelse på trods af dens tynde flaske.

Hvad er en boldkontrolventil?

Disken af kugleventilen har en sfærisk form, der er fri i strømningsstien, og ruller under sin egen vægt, når væsketrykket går tabt, blokerer for strømningsstien og forhindrer tilbagestrømning. Når ventilkroppen åbnes helt, er strømningsstien fastgjort lineært, næsten den samme som Bore Flow Path. Strømningsstien er mindre resistiv og er ikke modtagelig for fremmede stoffer, gyller osv. Og bruges hovedsageligt til kloakering.
